Мотодвигатель на дельталет

[ApriliaSWR]

Глянь ротакс от Априлии рсв. Твин, мощи много, весит мало.

[Cad]

Пересчитав на прочность раму тележки с автомотором мне уже удается скинуть килограмм 18

18 кг от чего? существующей на данный момент рамы? или своя же конструкция более грамотно пересчитана?

он 5 лет его собирает, схема - Утка.

не лучшая схема для самоделки.. хотя крыло мона поменьше сделать зато)

[Барсук]

не лучшая схема для самоделки..

Почему? Нет резкого сваливания на закритических углах... http://www.velocityaircraft.ru/canard_history.htm

[Cad]

Почему? Нет резкого сваливания на закритических углах... http://www.velocityaircraft.ru/canard_history.htm

да брось. самый большой недостаток утки ет клевок как раз при больших углах атаки из-за срыва сначала на пго, а затем на крыле. потому взлет-посадка становится проблемой на сла ибо нет у них полосы большой и качественной. да и центровка по мне так дурная выходит.
да и эрп высокое если не про сла говорить. делал на первом дипломе как раз еврофайтер. на втором дипломе делал сла (кое кто его построил и летает успешно, аналог арго 02). как раз сравнивал в экономической части ротакс в мотором от бурана для него. ротакс при высокой первоначальной на круг выходил дешевле...
у утки 1 достоинство для сла так енто нет потерь на балансировку по мне так

[Bayazitov]

18 кг от чего? существующей на данный момент рамы? или своя же конструкция более грамотно пересчитана?

Своя рама, с использование 30ХГСА

[Бугагашка]

Вот верный выбор. Отношение масса/дурь идеальное, ресурс годный, дельталет будет более чем летабелен http://www.opt-union.ru/i_store/item_10 ... rd-33.html

[Bayazitov]

Вот верный выбор. Отношение масса/дурь идеальное, ресурс годный, дельталет будет более чем летабелен http://www.opt-union.ru/i_store/item_10 ... rd-33.html

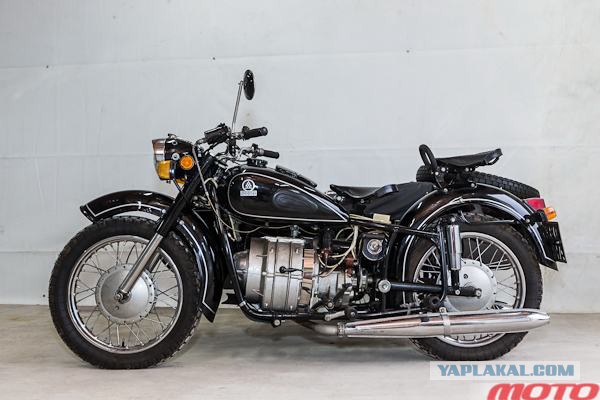

НА "Урал" свой поставьте

[mokeichev]

[Cad]

Своя рама, с использование 30ХГСА

чет есть у мя сомнения в применении 30хгса в таких конструкциях. совет перепроверить нагруженые места на местную потерю устойчивости. если проходит то скорее всего конструкция перетележена, мона будет скинуть вес применением люминевых/магниевых/титановых сплавов. но надо по факту смотреть. ет так из опыта проектирования просто...

[mokeichev]

Варить ее будет трудно,полно сварочных микротрещин.

Во время войны хромсилиевые трубы паяли латунью

[Bayazitov]

чет есть у мя сомнения в применении 30хгса в таких конструкциях. совет перепроверить нагруженые места на местную потерю устойчивости. если проходит то скорее всего конструкция перетележена, мона будет скинуть вес применением люминевых/магниевых/титановых сплавов. но надо по факту смотреть. ет так из опыта проектирования просто...

Варить ее будет трудно,полно сварочных микротрещин.

Во время войны хромсилиевые трубы паяли латунью

Тележка ферменной конструкции, дробится на треугольники, посчитана не один раз, расчеты проверены не одним человеком. Д16Т не варится, конструкцию можно сделать только на болтах и радиусных шайбах или применять для стыка элементов конструкции стальные сварные узлы; АД-31 варится, но предел текучести в 2 раза ниже Д16Т; с титаном проблем при сварке еще больше.
Печь для нормализации конструкции из 30ХГСА после сварки, есть.

[Jackill]

Своя рама, с использование 30ХГСА

чет есть у мя сомнения в применении 30хгса в таких конструкциях.

+
а у меня нет сомнений в применении ХГСА в сварных конструкциях
я точно знаю, что без печки размером с раму такое делать низзя совсем
иначе будет залет гораздо хуже заглохшего мотора

[mokeichev]

после сварки

Останется один вопрос.
Как узнать есть ли трещины?

Добавлено спустя 7 минут 56 секунд:

посчитана не один раз, расчеты проверены не одним человеком

Вера в науку, эт хорошо.
Но без стенда, это все темный лес.

[ruswolf]

Попрошу у него фоток, покажу

вот она эта уточка :)
