Хитрое подключение Реле Регулятора. помогите.

[Aleksig700]

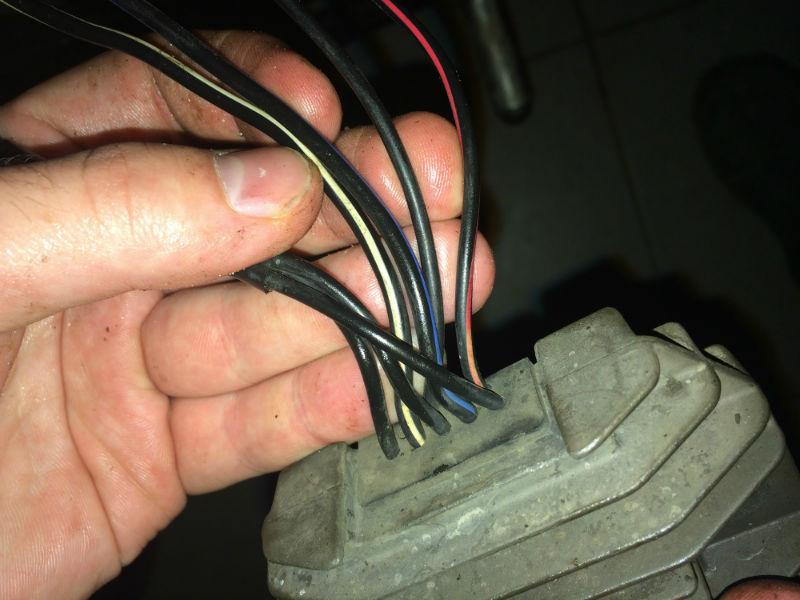

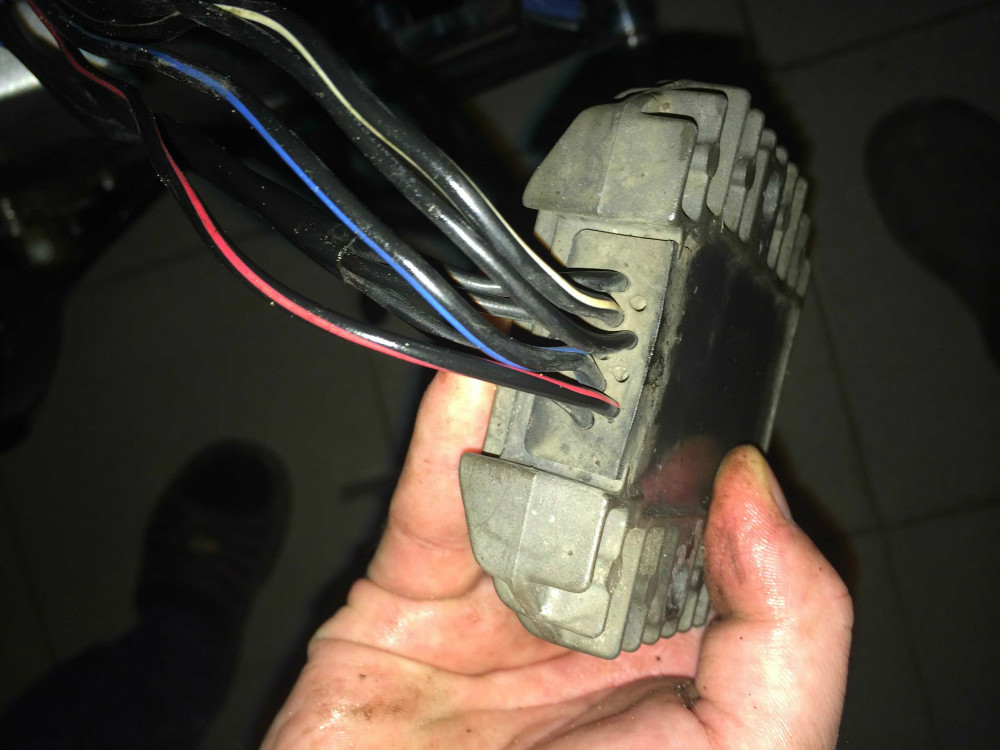

Товарища)) проблема) проблемуська у меня)) Сгорела РР на каве zx6r 2004г.. На ней 7 проводов, щас надо поставить РР под фишку ( 6 посадочных мест) Подскажите какие провода куда подцепить. Моя РР на фото приложена. )))
из мануала понял : 3 провода на генератор, 2 - повода на акку. и два провода - на замок зажигания и загрузка какая то. так понял эти два провода регулируют включение и отключение рр. что б она не перезаряжала аккум.

а вот 6 контактное рр. аналогично 3 - генер, 2 аккум, остается один провод - его куда? находил схему что его замыкали с плюсовым на аккум. но как же будет управляться сама РР в таком случае.

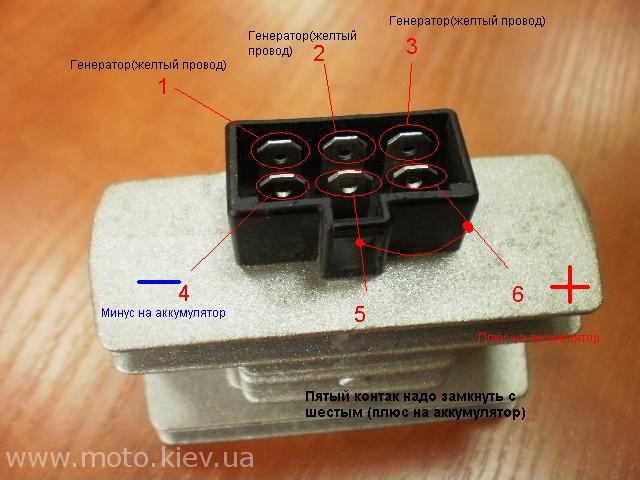

фотку проложил с 6 кнтактами

Спасибо)

[Akrapovic]

часто дублируются провода идущие на плюс и минус аккумулятора. Т.е. из РР выходит два плюса и два минуса.
Бывает так, что один плюс идет на аккум а второй получает питание от замка зажигания, чтобы не было утечки при выключенном зажигании.
Надо бы от конкретной модели схему посмотреть. Ну а в данном случае (шестиконтакнтный РР) можно просто два плюса спарить и подключить к аккуму

[Aleksig700]

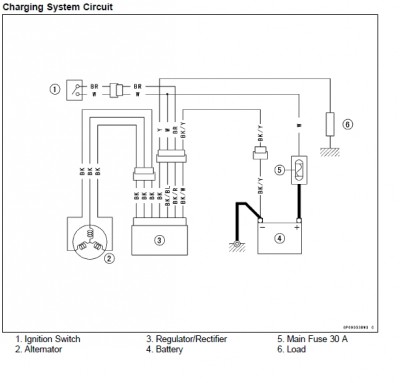

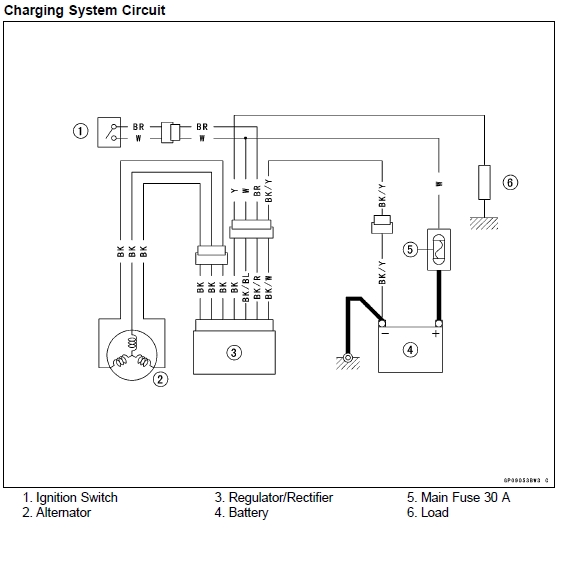

Ну да. схема моего. на фото ниже.
то есть управляется она сама как то? что бы перезаряда аккума не случилось) а то читал может раздуть аккум если что не так.

[Akrapovic]

Ну по схеме, считая слева, пятый и шестой контакты - это плюс, только шестой запитан от замка.
А вот с четвертым немного не ясно - что за нагрузка(6) в цепи соединения с массой...
В любом случае, если ставишь неродной РР, то все эти премудрости не нужны. Два контакта напрямую на плюс и один на массу.
Перезаряда не будет в любом случае, РР прибор самодостатоный, он все сам регулирует.

[Aleksig700]

Ну по схеме, считая слева, пятый и шестой контакты - это плюс, только шестой запитан от замка.
А вот с четвертым немного не ясно - что за нагрузка(6) в цепи соединения с массой...
В любом случае, если ставишь неродной РР, то все эти премудрости не нужны. Два контакта напрямую на плюс и один на массу.
Перезаряда не будет в любом случае, РР прибор самодостатоный, он все сам регулирует.

класс. спасибо. сказали еще, что к реле подцепляется провод на включение света, когда включается зажигание. тоесть если соединить два контакта на плюс, то то на то и выйдет)) спасибо)) буду пробовать делать

[AlexNorthon]

Реле Регулятор отвечает за стабильное напряжение бортовой сети, и никакой свет там дополнительно не подключается, устройство очень простое: трёхфазный диодный мост и стабилизирующая схема , выполненная по принципу шунтирования по току, то есть классическая распайка : 3 генераторных провода, "+" и "-", всё остальное, либо дублирование проводов, либо отдельное питание стабилизирующей схемы!

[Aleksig700]

Но все равно получается, если подключать 7 проводов к РР с 6 контактами, то подключив лишний провод к плюсу то все норм будет

[Serega iz Nvmskovska]

сказали еще, что к реле подцепляется провод на включение света, когда включается зажигание.

Да. В некоторых так делается. Это для стран где ближний должен гореть всегда, выключателя на руле нет, а фара загорается только после того как заведется двигатель. Но в любом случае ты можешь ставить любое 5-и проводное РР, а с фарой разбираться отдельно и это тоже не проблема.

[Aleksig700]

Да. В некоторых так делается. Это для стран где ближний должен гореть всегда, выключателя на руле нет, а фара загорается только после того как заведется двигатель. Но в любом случае ты можешь ставить любое 5-и проводное РР, а с фарой разбираться отдельно и это тоже не проблема.

классно )) спасибо большое))

[Aleksig700]

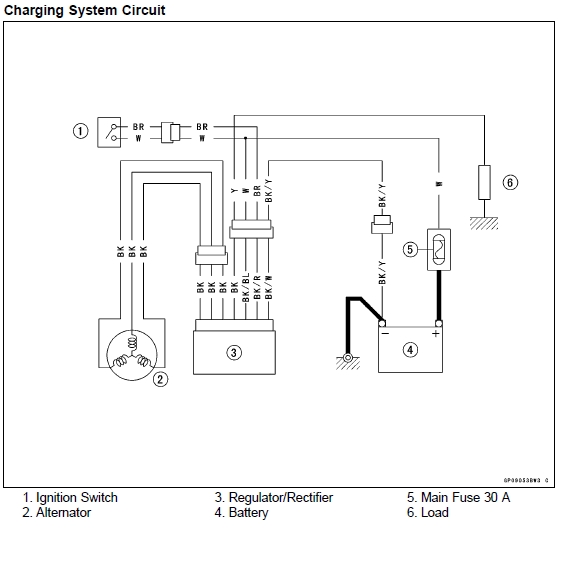

Друзья а на схеме провод к load . это масса или плюсовой?

[Виталий]

Друзья а на схеме провод к load . это масса или плюсовой?

масса

[Akrapovic]

Надо бы полную схему мото посмтореть, но думается, что это выход плюсовой на питание всего мото.

[Виталий]

но думается, что это выход плюсовой на питание всего мото.

с каких это пор у нас питание через ризистор на корпус?

[Aleksig700]

Плохи дела (( генку перематывать однако придется тогда

Надо бы полную схему мото посмтореть, но думается, что это выход плюсовой на питание всего мото.



Что то понят не могу именно какую схемку найти мануал приложил на всяк случай. просто решается вопрос, либо генадий был сгоревший до этого, либо после неправильного подключения реле (провода этого). Знать кто прокосячил так сказать. На СТО выдвинули версию что это масса. и из 7 проводов к РР идет: 3-на генку, 2 провода плюс, и 2 провода минус.

[Виталий]

Aleksig700
а проверить генератор тестером не судьба? что за детский сад с ромашкой? гадаем что не работает

Добавлено спустя 1 минуту 48 секунд:
ну и про провод на резистор мы забываем если ставим 6к РР
