Контакты к коммутатору

[Immortal]

Всем привет , столкнулся с проблемой на своем lifan 250 GY7 (эндуро) , проблема заключается в коммутаторе он перегорел , я купил новый но как подключить новые контакты не знаю т.к фишки не было , коммутатор 1402 на 4 контакта

[Виталий]

коммутатор 1402 на 4 контакта

Эта информация мало о чем говорит. Т.к. Китайцы любят всех путать цифрами.
Почему нельзя было купить разъем в разъем?
Если коммутатор от другой модели, то нужно смотреть схему той можели и подключать. Если он, конечно вообще подойдет.

Добавлено спустя 57 секунд:

фишки не было

Или фишки нету на мотоцикле?

[Immortal]

Фишки нету на мотоцикле , разъем в разъем не продают у них такого нет , схему такого коммутатора не могу найти

[Виталий]

Скинь фотку коммутатора. Он отличается от старого, если отличается, то и старого. Можно не фото, а картинку из интернета. В общем как удобно.

[Immortal]

фото проводки надо?

[Виталий]

фото проводки надо?

Нет.
Он такой же как и старый?

[XPOH]

Коммутаторы на китайцев се одинаковые, отличаются только разъемами и иногда цветом проводов...

Скрытый текст

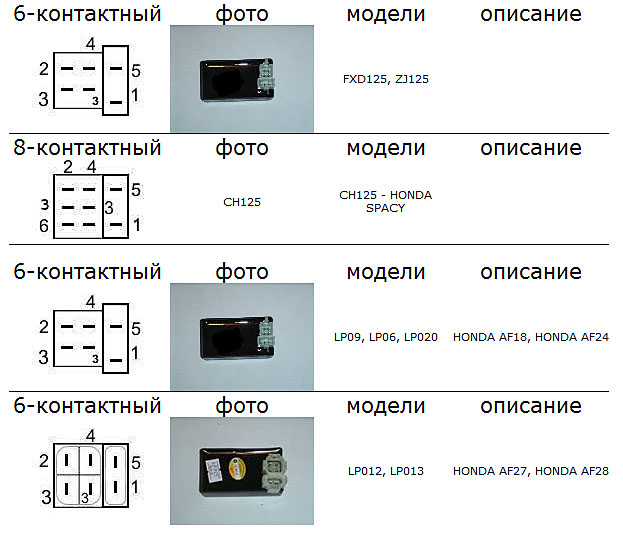

Обозначение контактов: 1 - питание (высоковольтная катушка генератора), 2 - датчик электромагнитный, 3 - масса, 4 - выход к катушке зажигания, 5 - блокировка (к замку зажигания) - выключение двигателя путем замыкания на массу, 6 - включатель карбюратора.

[Виталий]

XPOH, хорошая табличка.
Immortalтебе вторая распиновка подойдет
5 тоже свободный будет
Провода на моте просто посмотреть куда идут.

[Immortal]

Спасибо большое, но честно боюсь пробовать, 1 коммутатор уже спалили, а нет конкретного фото 4-х контактного? Если ни чего не останется то конечно попробую

[Виталий]

боюсь пробовать, 1 коммутатор уже спалили

По какой схеме его подключили так что спалили?

[Immortal]

По такой схеме

[Виталий]

По такой схеме

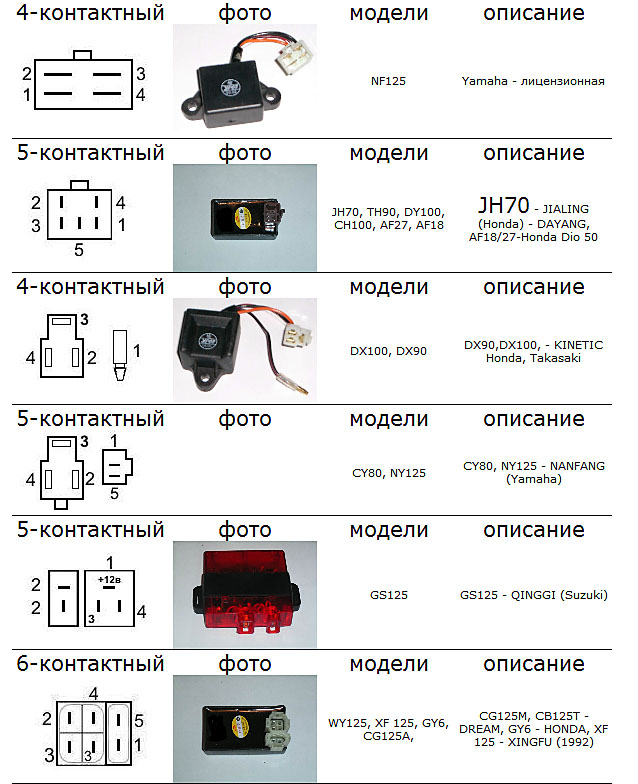

в таком формфакторе есть 2 или даже 3 распиновки.
Нужно знать от чего этот коммутатор был.

Добавлено спустя 1 минуту 39 секунд:
Ну и по цветам проводки нельзя на китайцах ориентироваться. Обязательно проверять

[Immortal]

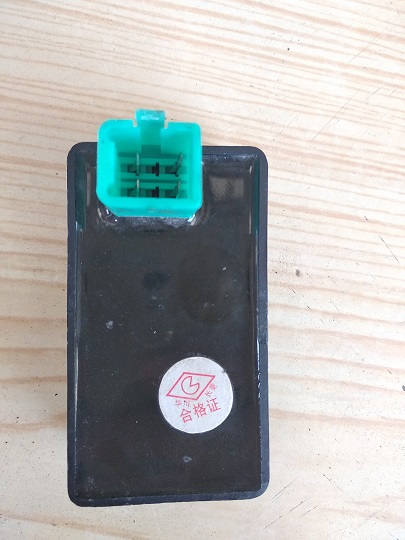

Этот коммутатор с китайского скутера , а по цвету я и не ориентировался сразу проверил где какой провод , можешь отметить куда что толкать на моем ?

[Виталий]

на моем

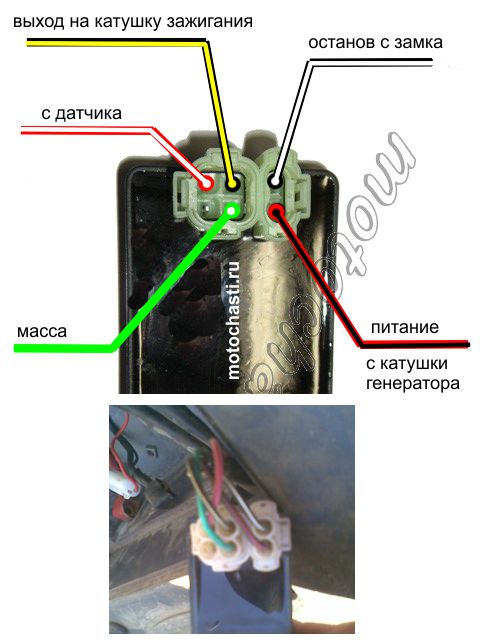

Тот что выше 4pin левый верхний - датчик, левый нижний - земля, правый верхний - катушка, правый нижний - статор( питание, генератор)
Или куча наглядных картинок по запросу "распиновка коммутатора альфа".
Есть полное совпадение с каким-то скутером хонды.
А вот по нижнему коммутатору у хонды в оригинале было 2 распиновки. И чет китайцы с ума сошли и начали и их повторять и свою лепить. В итоге путаница, если не знать на что его делали.

[Immortal]

Огромное спасибо !!! Все получилось завелся , прокатился))
