Проблема с установкой приборки с Иж Ю5 на Иж Ю4

[silent_stranger]

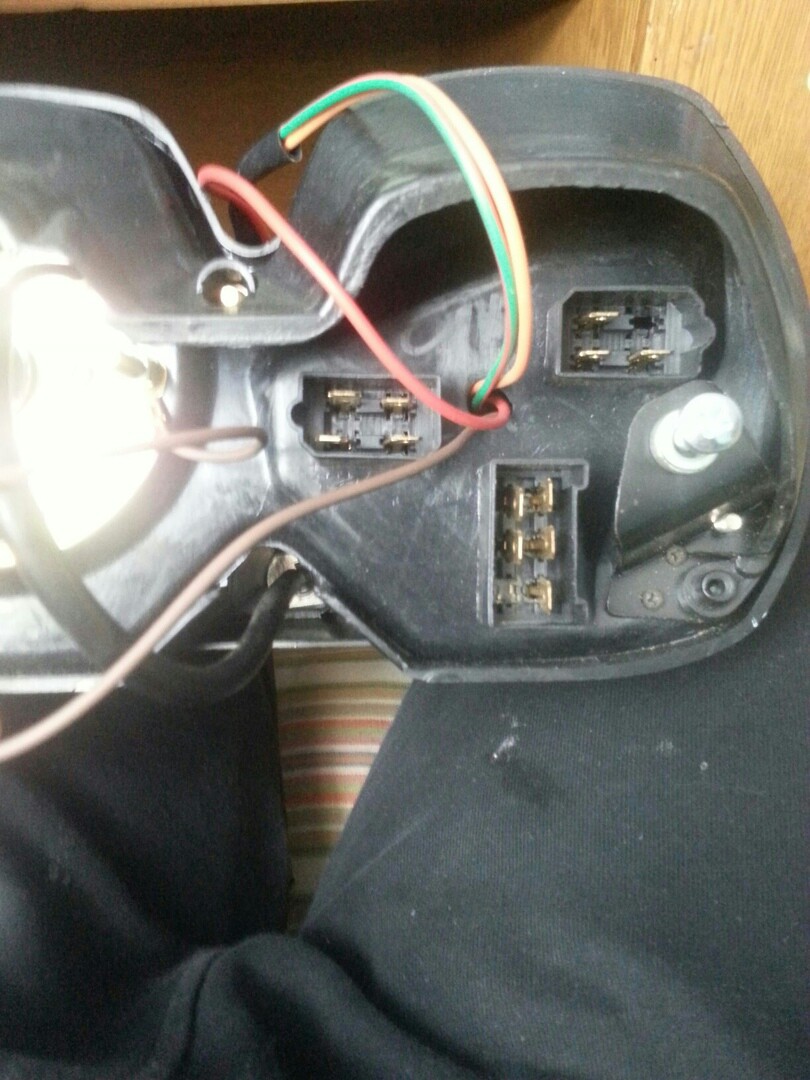

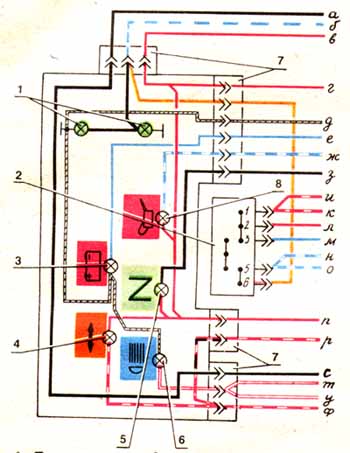

Доброго времени суток, товарищи мотоциклисты! Обращаюсь к вам с такой нестандартной просьбой. Я на свой Иж Юпитер 4 решил поставить новую приборку от Юпитера 5-ой модели. В процессе сего действа обнаружил, что на старой приборке (Ю4) провода идут по одному каждый на свою лампочку отдельно, а новая приборка (Ю5) на диодах и подразумевает подключение при проводов через разъёмные колодки. Суть проблемы в том, что я знаю какие провода от чего и на что идут, и напрямую к лампочкам подключить их не составило бы труда, НО приборка (Ю5) имеет пины, которые никак не обозначены, я просто не знаю какой провод на какую клемму кидать, к какой лампочке и как подключена клемма внутри приборки я не знаю (в электрике очень слаб). В интернете схемы есть, но там мне мало что понятно (в электрике очень слаб), по крайней мере клеммы по-моему там не обозначены. Может, кто-нибудь пояснит какой пин на что идёт, или поможет любым другим дельным советом. Надеюсь доходчиво объяснил проблему, схему и фото контактов приборки прикрепил.

З.Ы Первый раз на форуме, зарегистрировался специально для данного вопроса, так что не серчайте, если что не так

[Виталий]

Бери схему от 5 и по ней подключай. Ну или проводку купи от 5

[bezpechniy katok]

если знаешь какой провод от чего идёт, то просто прозвони пины на приборке. увидешь какой пин какой лампочке принадлежит.
простейший способ прозвонки: проводами от АКБ. массу на массу, а второй прикладывай к пину и смотри какая лампочка светит.

[silent_stranger]

если знаешь какой провод от чего идёт, то просто прозвони пины на приборке. увидешь какой пин какой лампочке принадлежит.
простейший способ прозвонки: проводами от АКБ. массу на массу, а второй прикладывай к пину и смотри какая лампочка светит.

Только что прозвонил таким образом все пины, загорелась только лампа на зажигание и лампа на дальний свет с двух пинов, нейтраль я уже до этого прозвонкой нашел, осталось разобраться только с поворотниками и дальним светом( пина то два , какой куда идет надо еще понять). Спасибо за совет

Отправлено спустя 2 минуты 2 секунды:

Бери схему от 5 и по ней подключай. Ну или проводку купи от 5

так в том то и дело, что я так по схеме подключить не могу , на схеме пины не обозначены, а на покупку проводки денег нема

[Виталий]

на схеме пины не обозначены,

Раскрути приборку там видно какой провод к какой лампе идет

[bezpechniy katok]

на схеме пины не обозначены

Паш, вообще-то обозначены. ты просто не умеешь читать схемы. Поэтому и дал тебе простейший совет.
При вскрытии приборки будь осторожен с прокладками герметичности
