Проблема с зарядкой

[Влад из России]

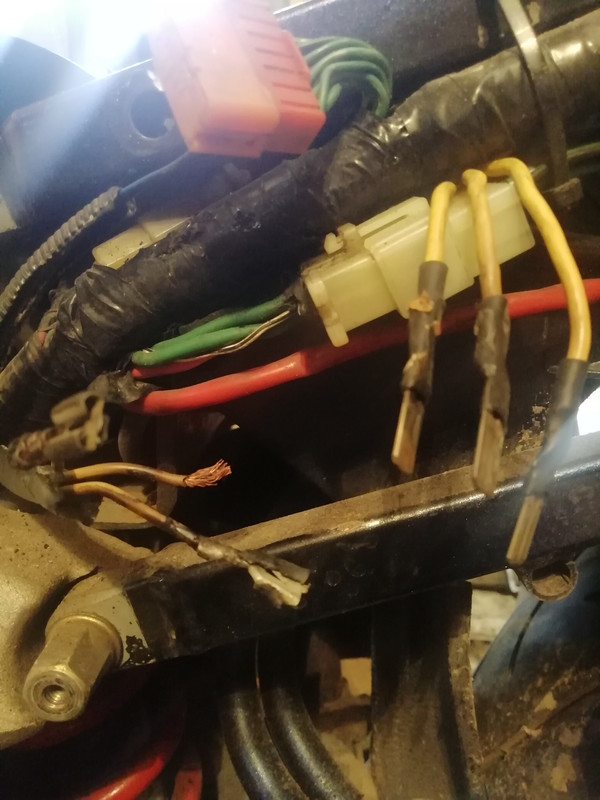

Добрый день,форумчане.Такая проблема.Решил поставить себе USB зарядку на руль.Приобрел.И полез подключать.Снял седенье и увидел такую картину.Провода от генератора к реле просто сплавились.На одном фишка вобще отвалилась а 2 других с полностью покрошившейся изоляцией.

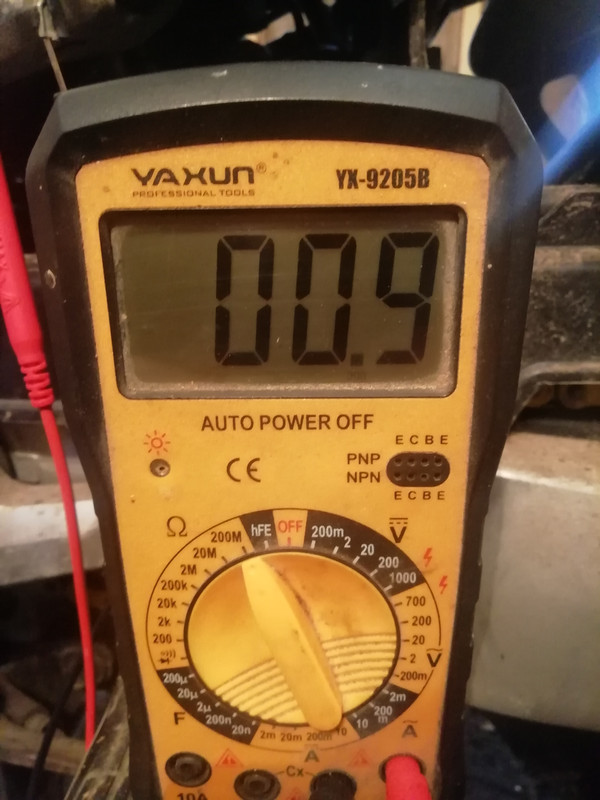

Я чуть не упал от такого. Проверил генератор на сопротивление.На всех 3 проводах 0.9 в разой последовательности подключения

Проверил на пробитие.То же всё нормально.


На заведённом двигателе напряжение на 1500 оборотов,выдаёт


Врпрос такой.Что это такое и как лечить.И как теперь эти 3 провода соеденить с 3 контактами.В какой последовательности.Заранее благодарю за помощь.

[Vozarbo]

Я ни разу не спец, а вот в рамках вводных купить новые фишки и провода, припаять и нормально соединить вариант прям отметается?)

[Влад из России]

Я ни разу не спец, а вот в рамках вводных купить новые фишки и провода, припаять и нормально соединить вариант прям отметается?)

Нет не отметается ))) Я так и сделал.Завтра буду переделывать.Просто хотел узнать.В какой последовательности провода соединять ,или разницы нет.

[XPOH]

Это нормально, в смысле канеш не нормально а обычно на боле мене мощных генераторах. Оплавляется от плохого контакта в контактной колодке. Либо ставить более надежную герметичную колодку(не забывать, что там приличный ток) либо регулярно заглядывать и чистить контакты если окислились.

[Влад из России]

Это нормально, в смысле канеш не нормально а обычно на боле мене мощных генераторах. Оплавляется от плохого контакта в контактной колодке. Либо ставить более надежную герметичную колодку(не забывать, что там приличный ток) либо регулярно заглядывать и чистить контакты если окислились.

Спасибо.Колодку купил.Завтра буду всё переделывать.Вот только вопрос остался. Я не понимаю как их соеденять. Или без разницы какой провод к какому идёт. 3 с генератора подключаются к 3 с реле. Или без разницы какой к какому ???

[Рыбак]

Или без разницы какой к какому ???

Без разницы.
P/S Хотя в таких случаях неплохо было бы писать какой мот. Генераторы то разные бывают.

[Влад из России]

Или без разницы какой к какому ???

Без разницы.
P/S Хотя в таких случаях неплохо было бы писать какой мот. Генераторы то разные бывают.

Honda VFR800 FI

[XPOH]

Это нормально, в смысле канеш не нормально а обычно на боле мене мощных генераторах. Оплавляется от плохого контакта в контактной колодке. Либо ставить более надежную герметичную колодку(не забывать, что там приличный ток) либо регулярно заглядывать и чистить контакты если окислились.

Спасибо.Колодку купил.Завтра буду всё переделывать.Вот только вопрос остался. Я не понимаю как их соеденять. Или без разницы какой провод к какому идёт. 3 с генератора подключаются к 3 с реле. Или без разницы какой к какому ???

Если три толстых - желтые (или белые), то без разницы, это трехфазный генератор, фазы равнозначные, зеленый или черный обычно нейтраль ( центральная точка звезды)... Обычно 4 провода толстых - силовые. Схему проводки найди, там цвета проводов есть

[Влад из России]

Это нормально, в смысле канеш не нормально а обычно на боле мене мощных генераторах. Оплавляется от плохого контакта в контактной колодке. Либо ставить более надежную герметичную колодку(не забывать, что там приличный ток) либо регулярно заглядывать и чистить контакты если окислились.

Спасибо.Колодку купил.Завтра буду всё переделывать.Вот только вопрос остался. Я не понимаю как их соеденять. Или без разницы какой провод к какому идёт. 3 с генератора подключаются к 3 с реле. Или без разницы какой к какому ???

Если три толстых - желтые (или белые), то без разницы, это трехфазный генератор, фазы равнозначные, зеленый или черный обычно нейтраль ( центральная точка звезды)... Обычно 4 провода толстых - силовые. Схему проводки найди, там цвета проводов есть

Спасибо.Всё поменл.Купил колодку керамику с нормальными проводами и коннекторами.Всё все концы пропал и обжал медными гильзами и в термоусадку соединени .Сразу стал давать 14.8 вольт.Акум подсевший сам 12 вольт давал.
