Начал постройку мотарда на базе рамы карпат не так давно,решил создать соответствующий топик в этом форуме.Идея такова:впихнуть в раму карпат движок от минска и чтобы при этом она не развалилась.
Теперь перейдём к процессу.Перво-наперво была приобретена рама.Потом подвернулась необходимая вилка от чезета,тоже стала моей
Вилка немножко ржавенькая,но после обработки нулёвкой заблестела:
Стал изобретать задний маятник,вот виртуельная копия
Дабы воплотить его в жизнь пошёл к токарю,результат на фото:

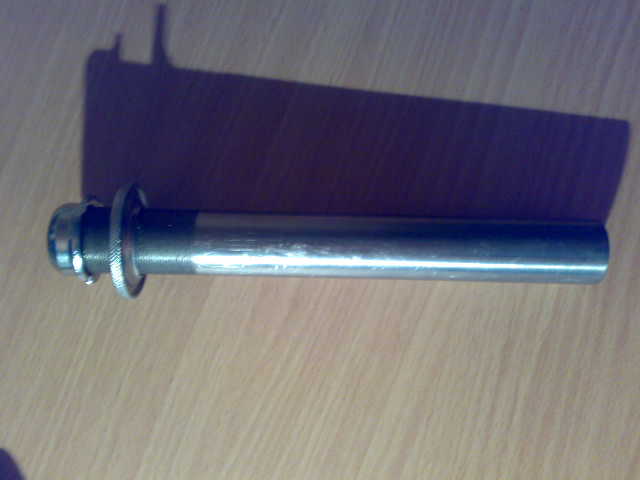

ось маятника:
Детали маятника
Уже с подшипниками:
На фото вилки нет трубы,связывающей траверсы,она была изготовлена из водопроводной
Т.к. эта труба мала диаметром в верхнюю траверсу впрессовали шайбу
Эту водопроводную трубу вбил в нижнюю траветрсу,и примерил
Ураа,всё встало как родное! :D
Теперь всё это дело надо проварить(ещё не проваренное)
Потом все проварили
Уже с подшипниками
Стал примерять маятник на раму(к маятнику осталось приварить премычку,она же крепление моноамортизатора).Оказалось новый маятник короче стандартного,решено было вырезать втулки из руля велосипеда :D и всё встало на свои места.
Пришёл черёд переделки рамы!Обрезал
Сварил
Рама ещё не полностью готова,осталось подрамник да косынки для аморта приварить,но это после покупки движка,да амортов.
Сейчас изготавливаются натяжители цепи,думаю какой аморт поставить чтоб не пробивало.
Готов выслушать критику,умные мысли по поводу проекта. :D
